3D-Scanning & Reverse Engineering: Was steckt dahinter – und wann lohnt es sich?

Kein CAD-Modell vorhanden, ein Teil muss nachgebaut werden – oder eine bestehende Geometrie soll weiterentwickelt werden. Genau hier beginnt die Welt des Reverse Engineerings. Ein Überblick über Technik, Prozess und industrielle Einsatzbereiche.

Was ist Reverse Engineering?

Unter Reverse Engineering versteht man den Prozess, bei dem von einem physischen Objekt ausgehend ein digitales 3D-Modell erzeugt wird – also den umgekehrten Weg zur normalen Konstruktion. Während man beim klassischen Engineering von der Idee zum Bauteil geht, startet man beim Reverse Engineering beim fertigen Teil und arbeitet sich zur digitalen Geometrie vor.

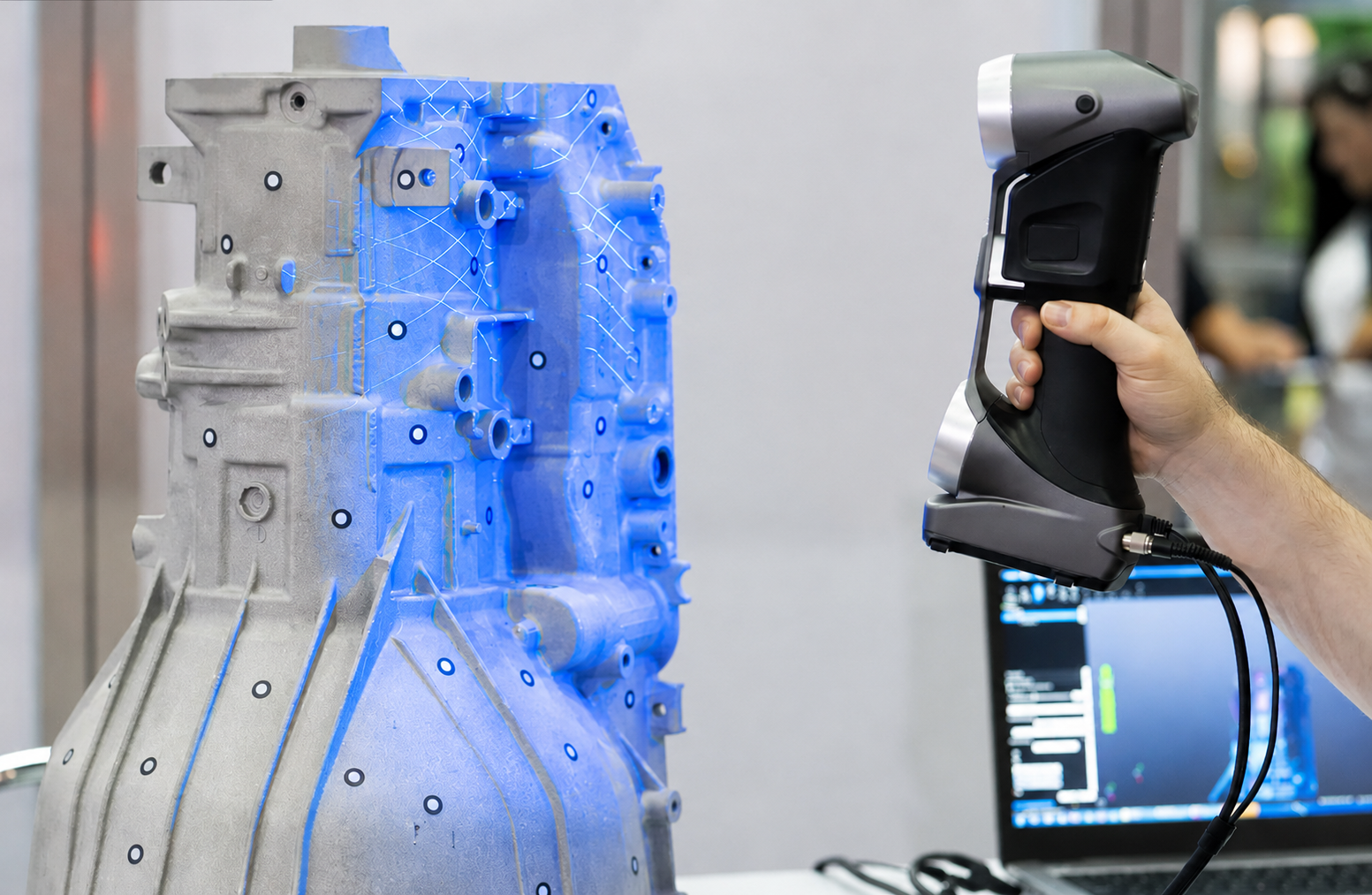

Die Basis dafür bildet das 3D-Scanning: Mithilfe strukturierter Lichtscanner, Laserscanner oder photogrammetrischer Systeme wird die Oberfläche eines Bauteils berührungslos erfasst und als sogenannte Punktwolke gespeichert. Diese Punktwolke – eine Ansammlung von Millionen einzelner Messpunkte im dreidimensionalen Raum – wird anschließend in ein Mesh und schließlich in ein vollständig nutzbares CAD-Modell überführt.

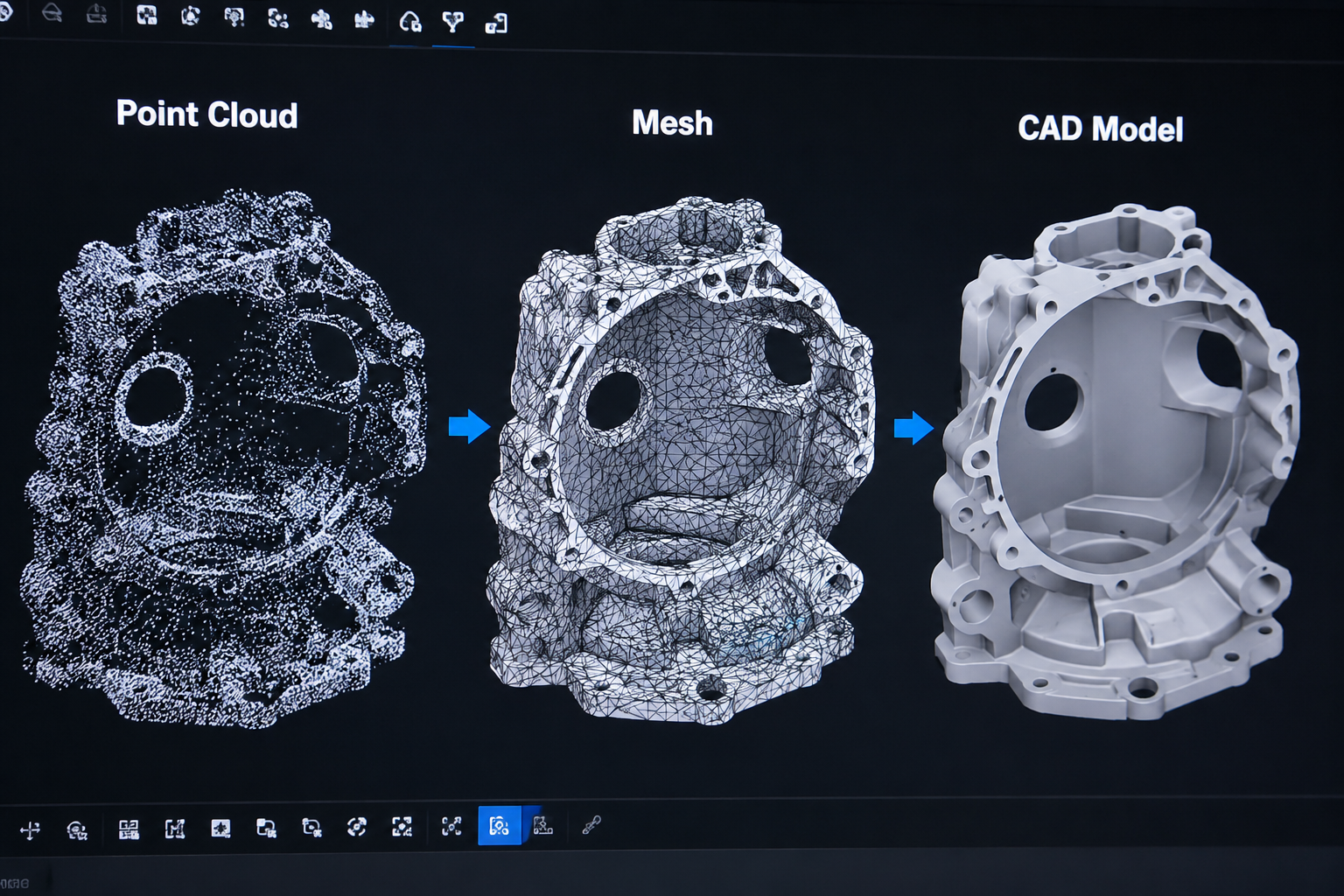

Punktwolke, Mesh und CAD – der Unterschied

Viele verwechseln diese drei Begriffe. Die Punktwolke ist der Rohdatensatz direkt aus dem Scanner. Das Mesh (Polygonnetz) ist eine flächige Verbindung dieser Punkte – gut für Visualisierung, aber kaum editierbar. Erst das parametrische CAD-Modell erlaubt echte Konstruktionsarbeit: Maße ändern, Bohrungen anpassen, Fertigungszeichnungen ableiten.

Der Prozess Schritt für Schritt

Ein typisches Reverse-Engineering-Projekt läuft in vier klar definierten Phasen ab:

1. Bauteil scannen – Oberfläche wird berührungslos erfasst und als Punktwolke gespeichert

2. Mesh-Aufbereitung – Punktwolke wird zu einem geschlossenen 3D-Netz bereinigt und optimiert

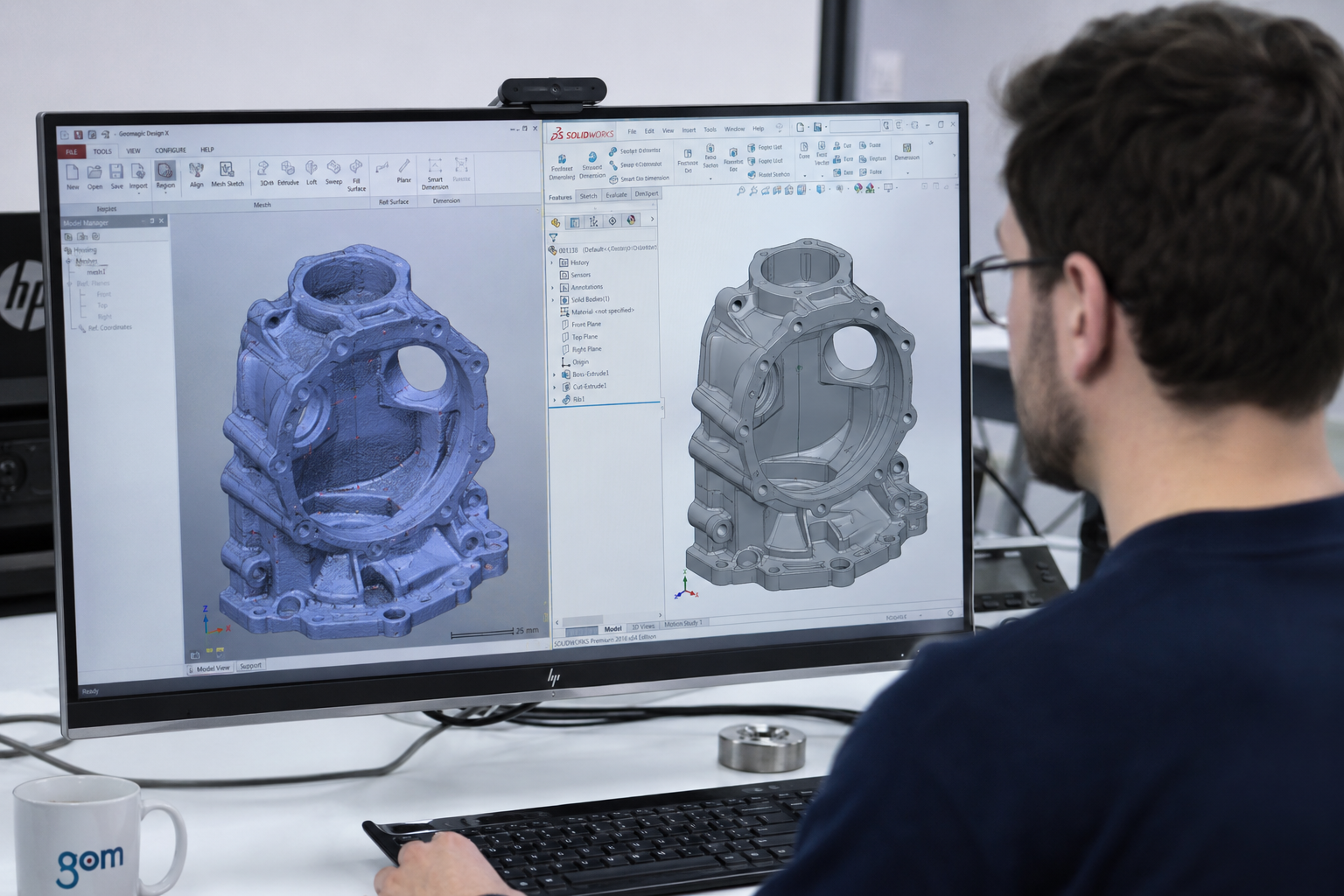

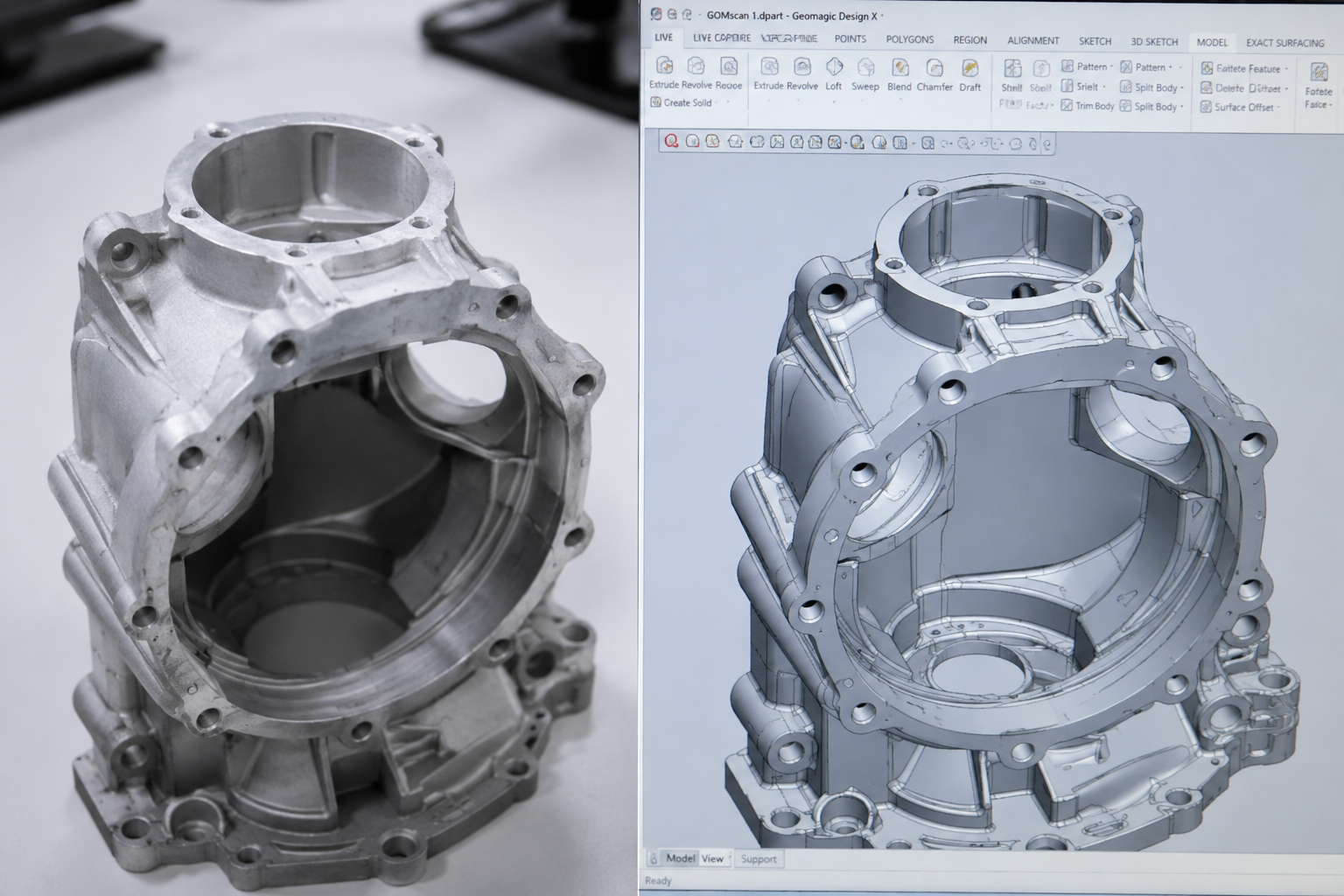

3. CAD-Rekonstruktion – Aus dem Mesh entsteht ein parametrisches CAD-Modell mit Maßen und Features

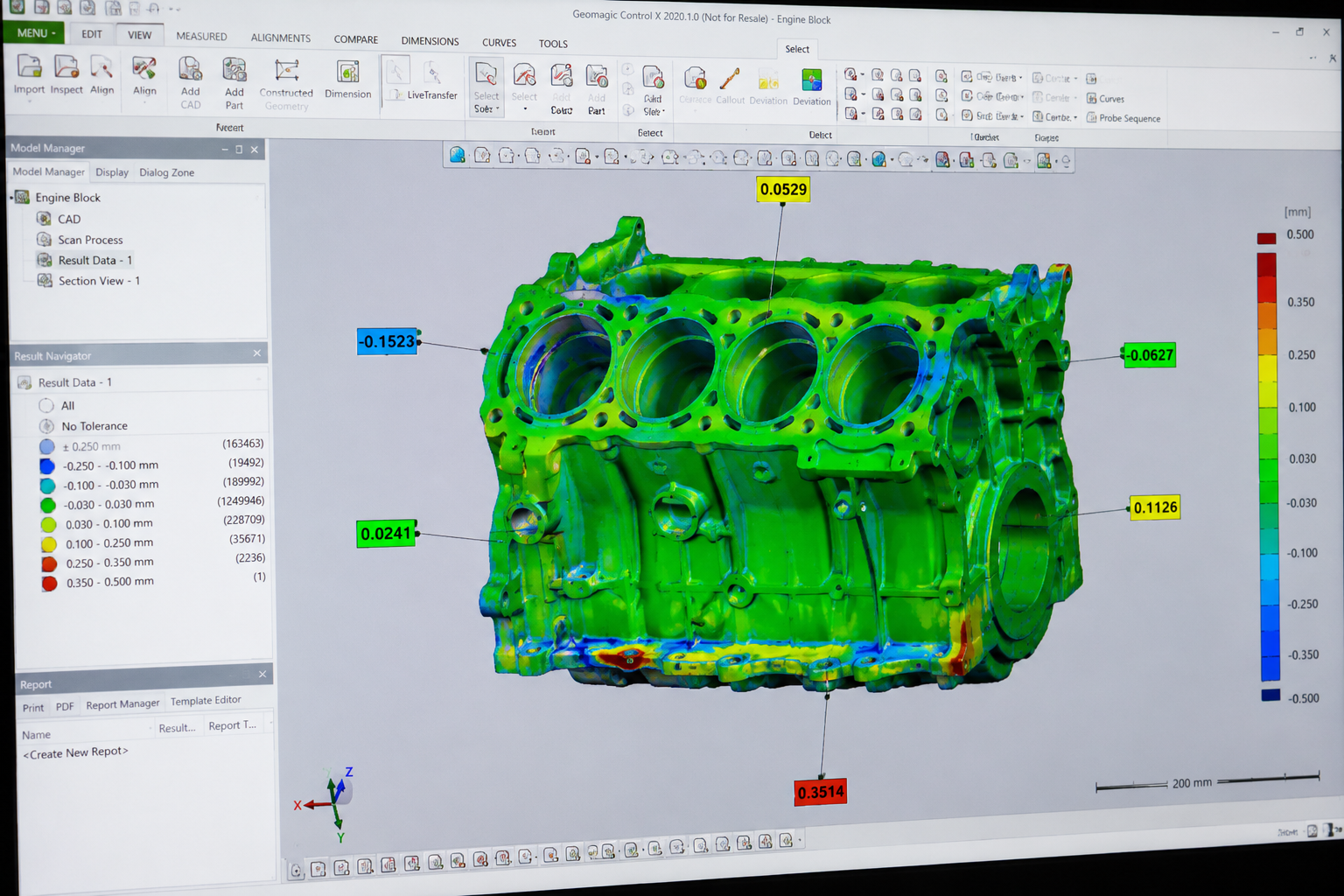

4. Qualitätsprüfung – Abgleich Scan vs. CAD, Abweichungen werden als Farbkarte dargestellt

Das Endresultat ist ein vollständig nutzbares CAD-Modell im gewünschten Format (STEP, IGES, STL), das direkt für Fertigung, Simulation oder Weiterentwicklung verwendet werden kann.

Typische Einsatzgebiete in der Industrie

Reverse Engineering ist kein Nischenthema – es begegnet Ingenieurinnen und Ingenieuren in vielen alltäglichen Situationen. Die häufigsten Anwendungsfälle in der industriellen Praxis:

Ersatzteilbeschaffung ohne Zeichnung

Maschinen aus den 1980er oder 90er Jahren, für die es keine digitalen Unterlagen mehr gibt. Das Bauteil existiert noch – aber kein Hersteller, kein CAD, keine Zeichnung. Per 3D-Scan lässt sich das Teil innerhalb kürzester Zeit digitalisieren und reproduzieren – oft innerhalb weniger Werktage.

Bauteilanalyse und Qualitätsprüfung

Durch den Vergleich eines gescannten Ist-Zustands mit dem CAD-Soll-Modell lassen sich Abweichungen, Verzug oder Verschleiß millimetergenau lokalisieren. Besonders wertvoll in der Serienproduktion oder zur Erstmusterprüfung.

Weiterentwicklung bestehender Bauteile

Wer ein vorhandenes Teil optimieren möchte – leichter, stabiler, fertigungsgerechter – braucht zunächst ein genaues digitales Abbild. Erst dann kann die Konstruktion sinnvoll angepasst werden, ohne von Null anzufangen.

Wettbewerbsanalyse und Benchmarking

Das Vermessen von Referenzteilen oder Konkurrenzprodukten zur Orientierung bei der eigenen Entwicklung ist ein legaler und weit verbreiteter Anwendungsfall in der industriellen Produktentwicklung.

Grenzen und realistische Erwartungen

So leistungsfähig 3D-Scanning auch ist – es gibt technische Grenzen, die jeder kennen sollte, der das Verfahren einsetzt oder beauftragt:

- Hinterschneidungen und Tiefen: Bereiche, die vom Scanner nicht gesehen werden können (z.B. tiefe Bohrungen, Kanäle), entstehen als Lücken in der Punktwolke und müssen ergänzt werden.

- Reflektierende Oberflächen: Hochglanzmetalle oder transparente Materialien streuen Laserlicht unkontrolliert – mattierendes Spray oder alternative Messverfahren helfen hier.

- Feine Features: Gewinde, Dichtlippen oder sehr kleine Radien werden oft nicht mit ausreichender Genauigkeit erfasst und müssen im CAD manuell nachkonstruiert werden.

- Mesh ≠ CAD: Ein Mesh-Export (STL) reicht für die meisten Fertigungsanwendungen nicht aus. Erst das parametrische Volumenmodell ermöglicht echte Editierbarkeit und Fertigungsplanung.

Wichtig zu wissen: Die Qualität des finalen CAD-Modells hängt weniger von der Scanner-Hardware ab, als vom konstruktiven Know-how bei der Rekonstruktion. Wer nur ein Mesh liefert, liefert nur die halbe Leistung.

Wann lohnt sich Reverse Engineering – und wann nicht?

Sinnvoll, wenn …

- Kein CAD-Modell oder keine Zeichnung vorhanden ist

- Ein Teil schnell reproduziert werden muss (z.B. Maschinenausfall)

- Eine bestehende Geometrie als Basis für Weiterentwicklungen dienen soll

- Ein Soll-Ist-Vergleich für die Qualitätssicherung benötigt wird

Weniger sinnvoll, wenn …

- Eine aktuelle CAD-Zeichnung bereits existiert

- Das Bauteil so simpel ist, dass eine manuelle Vermessung schneller geht

- Das Budget für CAD-Rekonstruktion nicht eingeplant ist (Mesh allein reicht selten)

Fazit

Reverse Engineering ist eine Brücke zwischen der physischen und der digitalen Welt. Für Unternehmen, die mit Altteilen, fehlenden Dokumentationen oder komplexen Geometrien arbeiten, ist es oft der schnellste und wirtschaftlichste Weg zu einem fertigen CAD-Modell.

Entscheidend ist dabei nicht nur die Scan-Hardware, sondern vor allem das konstruktive Know-how bei der CAD-Rekonstruktion – denn hier entscheidet sich, ob das Ergebnis wirklich praxistauglich ist und direkt in die Fertigung oder Weiterentwicklung einfließen kann.
